DIC-PPS在汽车锂电池电容上的应用
使用DIC-PPS在薄膜电容器的应用 主要应用 :

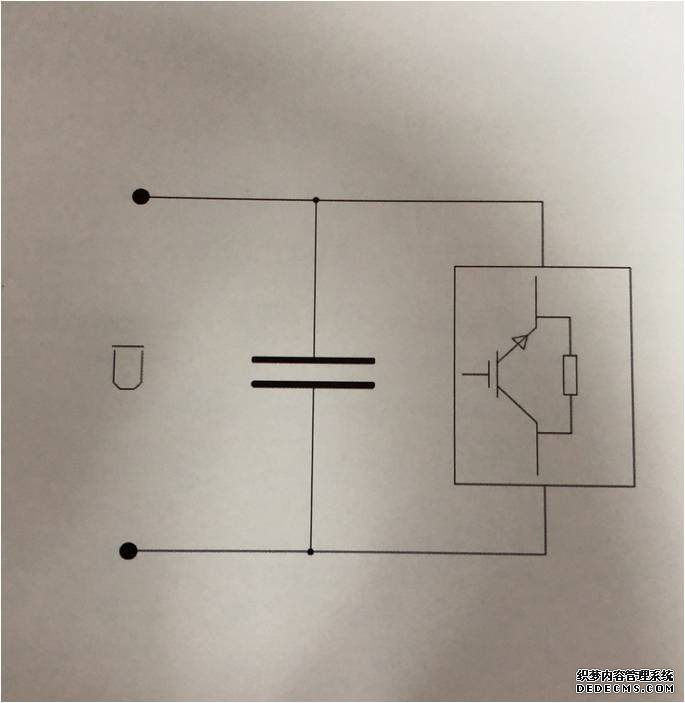

DC-Link直流滤波电路
混合动力汽车和电动汽车
DIC.PPS 具有獨特的綜合性能:
- DIC.PPS 具有廣泛的使用用途
- DIC.PPS 擁有不同樹脂粉, 可以選擇及生產合適的鋼性和靱性的平衡
- DIC.PPS 擁有自己的專利技術,目前PPS在汽車市場上很流行地使用

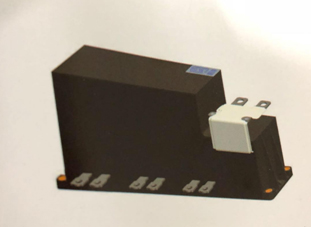

1. 塑料外壳封装
2. 干式设计
3. 有自愈特性
4. 低自感和低ESR
5. 承受纹波电流能力强

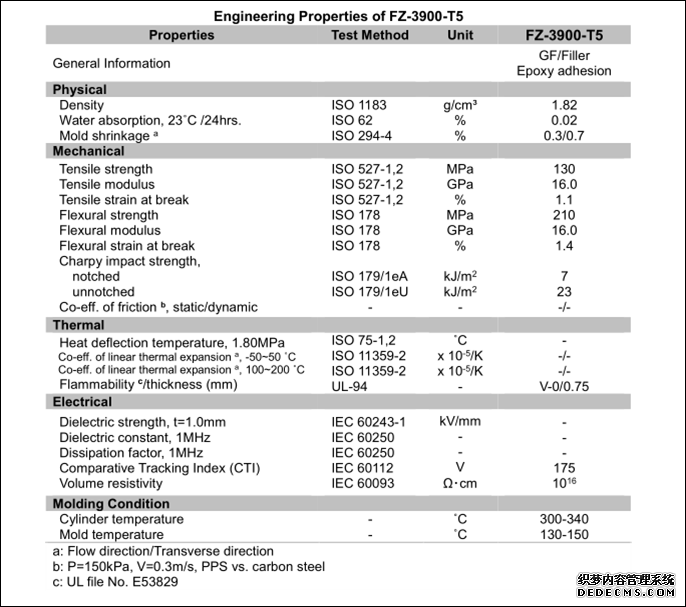

FZ-3900-T5物性表
DIC.PPS FZ-3900-T5 BLACK 环氧树脂粘结性、水汽透过率与其他公司材料的对比
DIC. PPS
FZ-3900-T5 BLACK 良好的环氧树脂粘结性牌号
FZ-6600 BLACK 标准矿物填充牌号
TORELINA
A490MA50 良好的环氧树脂粘结性牌号
A310MA04 标准矿物填充牌号 (仅仅评价环氧树脂粘结性、水汽透过率)
环氧树脂粘结性 试验
试验标准
DIC法
试验样片
ASTM Type 1 哑铃型
成型条件: CT 320℃, MT 150℃
射出时间: 1.0sec

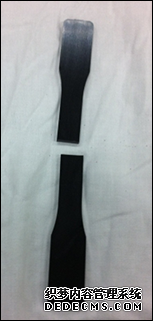

从哑铃的中部切成2段
粘结面积: 12.8 x 12.8mm = 163.8mm2

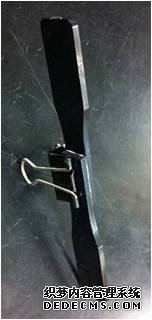

用长尾夹夹在粘结部位进行固定,然后在烘箱里让环氧树脂固化
环氧树脂粘结剂
ナガセケムテックス公司制 XNR5002G / XNH5002G
固化条件: 130℃ / 1h
测试方法
用万能试验机(例.岛津制作所生产的万能试验机)测试拉伸强度
试验速度: 5mm/5min
水汽透过率 试验方法
试验标准
ISO 15106-2
试验片
100mm×100mm×1mmt 板
成型条件: CT 320℃, MT 150℃
射出时间 : 0.5sec
测定方法

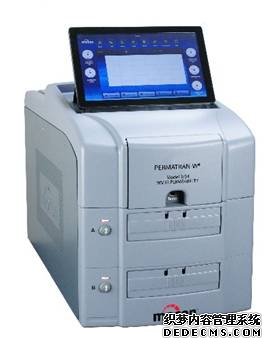

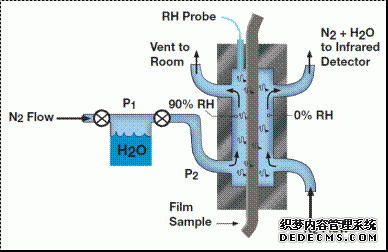

采用水蒸气透过率测定装置(MOCON制 PERMATRAN-W 3/33)测定水汽透过系数
温湿度条件:80℃, 85%RH
等压法

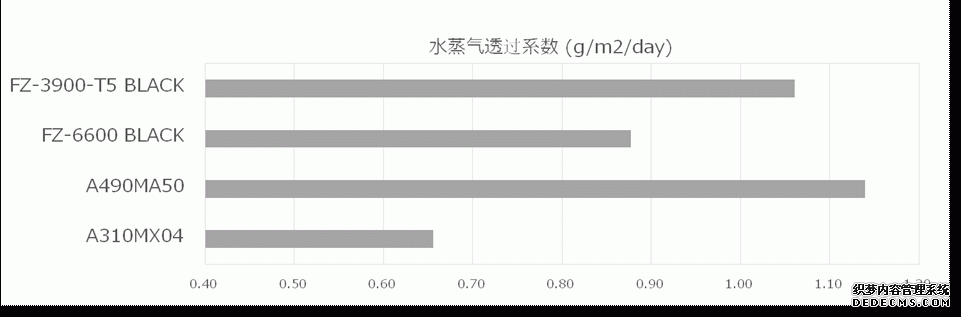

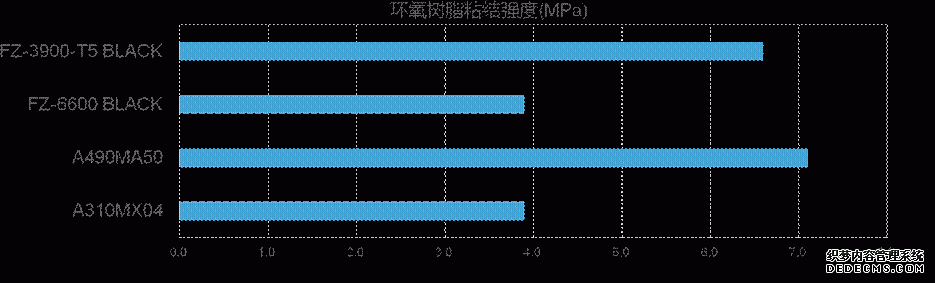

环氧树脂粘结强度, 水汽透过率系数
物性表
Properties | Test Method | Unit | DIC.PPS | DIC.PPS | TORELINA |
FZ-3900-T5 | FZ-6600 | A490M50 | |||
Density | ISO 1183 | g/cm3 | 1.82 | 1.96 | 1.82 |
Mold shrinkage | ISO 294-4 | % | 0.26/0.69 | 0.32/0.66 | 0.20/0.60 |
Weld | |||||
Tensile strength | ISO 527 | MPa | 39 | 47 | 42 |
Tensile modulus | ISO 527 | GPa | 13.1 | 14.6 | 14.0 |
Tensile elongation at break | ISO 527 | % | 0.3 | 0.3 | 0.3 |
Flexual strength | ISO 178 | MPa | 77 | 80 | 64 |
Flexual modulus | ISO 178 | GPa | 13.6 | 15.8 | 13.0 |
Flexual elongation at break | ISO 178 | % | 0.6 | 0.5 | 0.5 |
TD | |||||
Flexual strength | ISO 178 | MPa | 85 | 78 | 69 |
Flexual modulus | ISO 178 | GPa | 8.6 | 10.5 | 8.0 |
Flexual elongation at break | ISO 178 | % | 1.2 | 0.9 | 0.9 |
MD | |||||
Tensile strength | ISO 527-1, 2 | MPa | 132 | 129 | 151 |
Tensile modulus | ISO 527-1, 2 | GPa | 15.7 | 19.1 | 19.0 |
Tensile elongation at break | ISO 527-1, 2 | % | 1.1 | 1.0 | 1.1 |
Flexual strength | ISO 178 | MPa | 210 | 213 | 229 |
Flexual modulus | ISO 178 | GPa | 15.9 | 18.9 | 17.0 |
Flexual elongation at break | ISO 178 | % | 1.5 | 1.3 | 1.5 |
Charpy impact strength | ISO 179 | ||||
Notched | kJ/m2 | 7 | 7 | 9 | |
Un-notched | kJ/m2 | 25 | 22 | 25 |

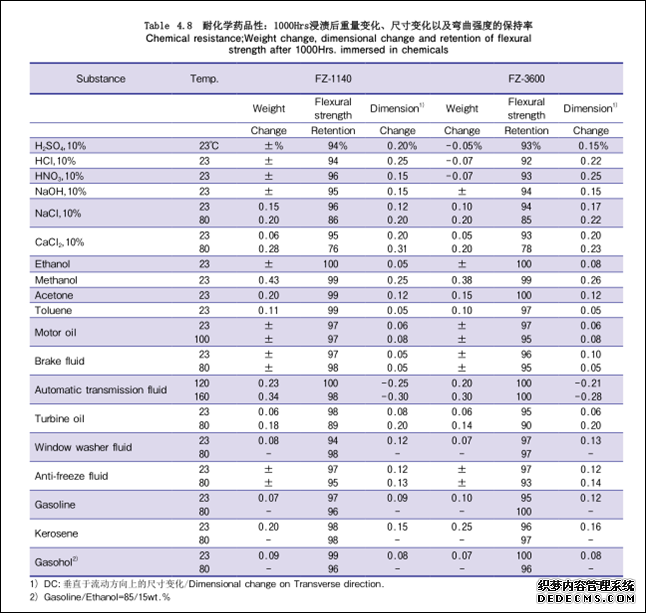

PPS的耐化学性
