工程塑料在高压连接器上的应用
对于新能源汽车，在电气单元中除了电池、电机、电控三电系统外，还有一个重要的电气单元—高压电气连接系统；
高压电气连接系统主要包括高压电线束和连接器，通过整车故障报修的统计，我们发现电气连接系统故障占有相当的比例，电气连接成为高压系统中较为薄弱的一个环节；
在电气连接系统中，连接器的质量尤为重要，这成为保障电连接安全可靠至关重要的原因，在中国我们依据GBIT20234来规范电动汽车传导充电用连接装置。
其中工程塑料在高压连接器上的应用，我们将从以下几方面把握材料的技术要求：
A：电气性能：
接触电阻、绝缘电阻、耐电压、额定电流、温升；
B：机械性能：
插入力、分离力、接触件保持力、锁紧机构保持力、抗拉强度使用寿命等；
C：工作环境：
高低温、潮湿、低气压、防水、防尘、浸油、盐雾、霉菌、耐老化。

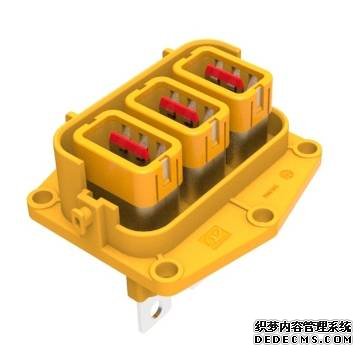

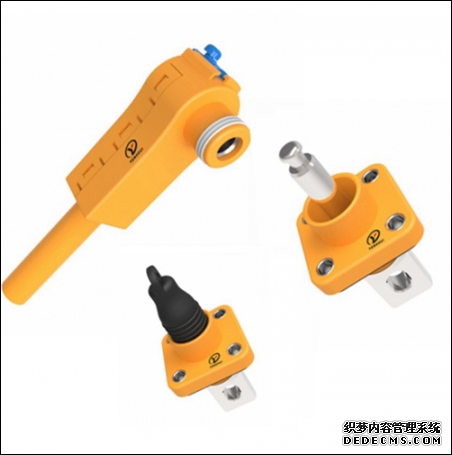

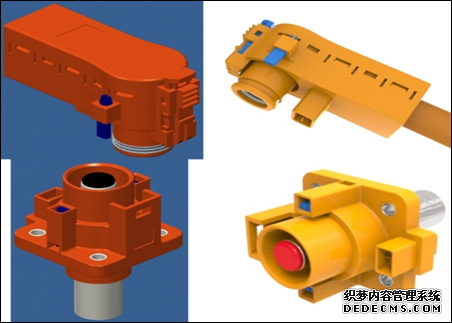

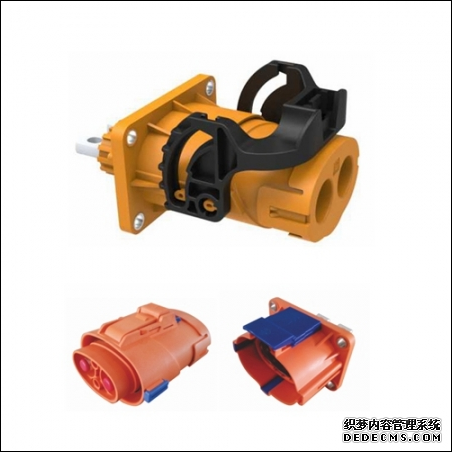

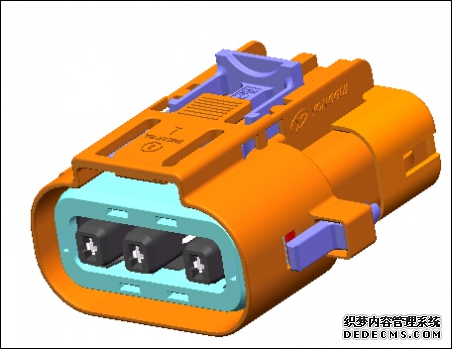

主要材料：PBT P—5800
电气参数
额定工作电压：600V AC（功率）
24V DC（信号）

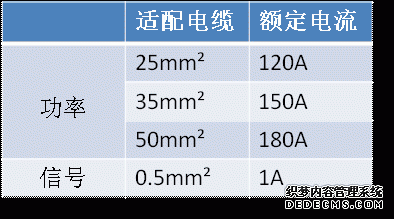

额定工作电流：
机械参数
机械寿命：500次以上
振 动 ： 10-8Hz,振幅0.75mm
81-500Hz，加速度20g
501-2000Hz，加速度18g
环境参数
工作温度：-40℃~125℃
相对湿度：95％（40℃时）
盐 雾：48小时
防护等级：IP67
阻 燃 ：UL94-V0
耐电压：3000V AC（功率）
1000V AC (信号）
（50 Hz ，常态）
绝缘电阻：≥3000MΩ（功率）
≥1000MΩ（信号）（常态）
接触电阻：≤0.2mΩ（功率）
≤10mΩ（信号）
屏 蔽：屏蔽
SHINTTE® E202G15
PBT ·玻纤增强· 阻燃·橘色·P-5800A
此所有數據只作參考
| Unit | Test Method | Values | |||||
|
Mechanical properties 机械性质 |
冲击强度 Izod Impact(Notched) | kg-cm/cm | ASTM | D256 | 5.1 | ||
| 拉伸强度 Tensile Strength | kg/cm2 | ASTM | D638 | 1000 | |||
| 拉伸率 Elongation | % | ASTM | D638 | 3.4 | |||
| 弯曲强度 Flexural Strength | kg/cm2 | ASTM | D790 | 1600 | |||
| 弯曲模数 Flexural Modulus | kg/cm2 | ASTM | D790 | 63800 | |||
|
Thermal properties 热性质 |
热变形温度 Heat Deflection Temperature | 66psi | ℃ | ASTM | D648 | __ | |
| 264psi | ℃ | ASTM | D648 | 200 | |||
| 起燃性温度 Glow-wire ignition temperature | ℃(1.5mm) | IEC60695-2-13 | — | ||||
| 防火性 Flammability | 1.6mm | UL94 | V0 | ||||
| 熔点 Melting Point | ℃ | DSC | 223 | ||||
|
Electrical properties 电气性能 |
耐电压 electric breakdown voltage | KV/MM | ASTM | D149 | 20 | ||
| 漏电起痕指数 Comparative Tracking Index | v | IEC | 60112 | 600 | |||
| 体积电阻 Volume Resistivity | Ω-CM | ASTM | D257 | 1.00E+16 | |||
|
Other properties 其它性质 |
吸水率 Water Absorption | % | ASTM | D570 | 0.07 | ||
| 成型收缩率 Mold Shrinkage | — | ASTM | D955 | — | |||
| 流动方向 Flow | % | — | 0.3-0.5 | ||||
| 垂直方向 Cross Flow | % | — | 0.5-0.9 | ||||
| 密度 Density | g/cm3 | ASTM | D792 | 1.533 | |||
| 流动性Melt fiow index(260℃/5kg) | G/10mm | ASTM | D1238 | — | |||
| QMFZ2 Component - Plastics |
Friday, October 24, 2003 |
E107536 | ||||||||
| SHINKONG SYNTHETIC FIBERS CORP223 YEN PING RD SEC 3 PIN CHENG TAO YUAN HSIEN TAIWAN | ||||||||||
| Material Designation: E202G15 | ||||||||||
| Product Description: Polybutylene Terephthalate (PBT), glass reinforced, furnished as pellets. | ||||||||||
| Color | Min. Thick. (mm) | Flame Class | HWI | HAI | RTI Elec | RTI Imp | RTI Str | IEC GWIT | IEC GWFI | |
| ALL | 0.75 | V-0 | 3 | 0 | 130 | 105 | 110 | - | - | |
| 1.5 | V-0 | 3 | 0 | 130 | 105 | 110 | - | - | ||
| 3.0 | V-0 | 2 | 0 | 130 | 105 | 120 | - | - | ||
| CTI: 4 | IEC CTI: - | HVTR: 4 | D495: 6 | IEC Ball Pressure (°C): 200 | ||||||
|
Dielectric Strength (kV/mm): 23 ISO Tensile Strength (MPa): - ISO Tensile Impact (kJ/m2): - |
Volume Resistivity (10xohm-cm): 14 ISO Flexural Strength (MPa): - ISO Izod Impact (kJ/m2): - |
Dimensional Stability(%): 0 ISO Heat Deflection (°C): - ISO Charpy Impact (kJ/m2): - |
||||||||
| Report Date:6/24/2000 | Underwriters Laboratories Inc® | ||
| UL94 small-scale test data does not pertain to building materials, furnishings and related contents. UL 94 small-scale test data is intended solely for determining the flammability of plastic materials used in components and parts of end-product devices and appliances, where the acceptability of the combination is determined by ULI. | |||

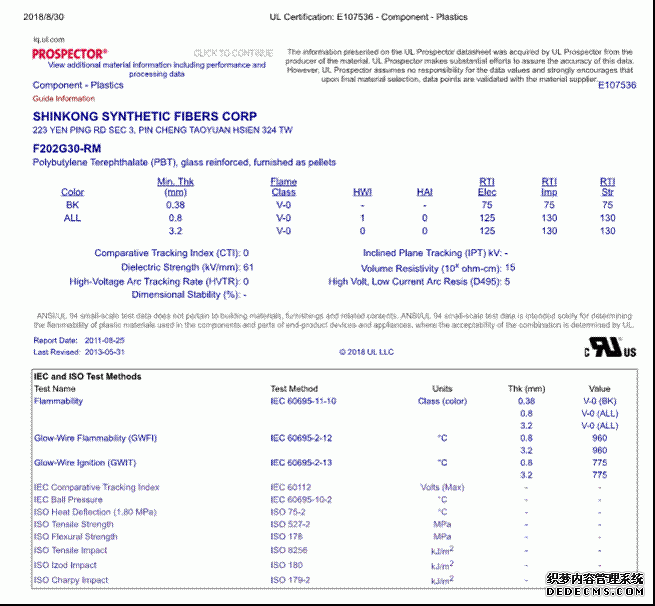

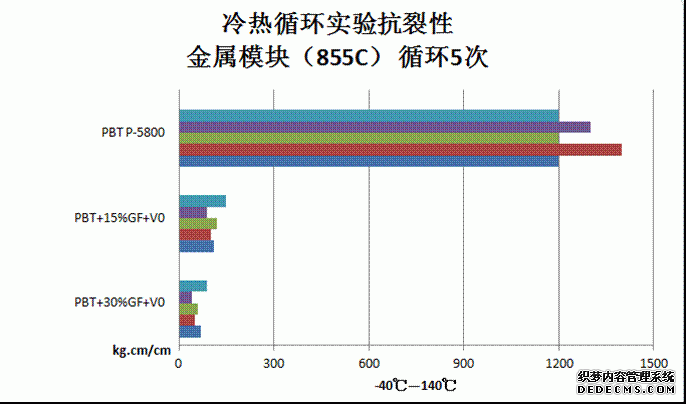

SHINTTE® F202G30
PBT ·玻纤增强· 阻燃·橘色·P-5800B
此所有數據只作參考
| Unit | Test Method | Values | |||||
|
Mechanical properties 机械性质 |
冲击强度 Izod Impact(Notched) | kg-cm/cm | ASTM | D256 | 8.5 | ||
| 拉伸强度 Tensile Strength | kg/cm2 | ASTM | D638 | 1050 | |||
| 拉伸率 Elongation | % | ASTM | D638 | 2.4 | |||
| 弯曲强度 Flexural Strength | kg/cm2 | ASTM | D790 | 1650 | |||
| 弯曲模数 Flexural Modulus | kg/cm2 | ASTM | D790 | 93000 | |||
|
Thermal properties 热性质 |
热变形温度 Heat Deflection Temperature | 66psi | ℃ | ASTM | D648 | __ | |
| 264psi | ℃ | ASTM | D648 | 200 | |||
| 起燃性温度 Glow-wire ignition temperature | ℃(1.5mm) | IEC60695-2-13 | — | ||||
| 防火性 Flammability | 1.6mm | UL94 | V0 | ||||
| 熔点 Melting Point | ℃ | DSC | 224 | ||||
|
Electrical properties 电气性能 |
耐电压 electric breakdown voltage | KV/MM | ASTM | D149 | 22 | ||
| 漏电起痕指数 Comparative Tracking Index | v | IEC | 60112 | 600 | |||
| 体积电阻 Volume Resistivity | Ω-CM | ASTM | D257 | 1.00E+15 | |||
|
Other properties 其它性质 |
吸水率 Water Absorption | % | ASTM | D570 | 0.07 | ||
| 成型收缩率 Mold Shrinkage | — | ASTM | D955 | — | |||
| 流动方向 Flow | % | — | 0.2-0.4 | ||||
| 垂直方向 Cross Flow | % | — | 0.5-0.9 | ||||
| 密度 Density | g/cm3 | ASTM | D792 | 1.533 | |||
| 流动性Melt fiow index(260℃/5kg) | G/10mm | ASTM | D1238 | — | |||
